氮化鎵，分子式GaN，英文名稱Gallium nitride，是氮和鎵的化合物，是一種直接能隙（direct bandgap）的半導體，自1990年起常用在發光二極管中。此化合物結構類似纖鋅礦，硬度很高。氮化鎵的能隙很寬，為3.4電子伏特，可以用在高功率、高速的光電元件中，例如氮化鎵可以用在紫光的激光二極管，可以在不使用非線性半導體泵浦固體激光器（Diode-pumped solid-state laser）的條件下，產生紫光（405nm）激光。
GaN材料的研究與應用是目前全球半導體研究的前沿和熱點，是研制微電子器件、光電子器件的新型半導體材料，并與SIC、金剛石等半導體材料一起，被譽為是繼第一代Ge、Si半導體材料、第二代GaAs、InP化合物半導體材料之后的第三代半導體材料。它具有寬的直接帶隙、強的原子鍵、高的熱導率、化學穩定性好（幾乎不被任何酸腐蝕）等性質和強的抗輻照能力，在光電子、高溫大功率器件和高頻微波器件應用方面有著廣闊的前景。 GaN材料系列具有低的熱產生率和高的擊穿電場，是研制高溫大功率電子器件和高頻微波器件的重要材料。目前，隨著 MBE技術在GaN材料應用中的進展和關鍵薄膜生長技術的突破，成功地生長出了GaN多種異質結構。用GaN材料制備出了金屬場效應晶體管（MESFET）、異質結場效應晶體管(HFET)、調制摻雜場效應晶體管（MODFET）等新型器件。調制摻雜的AlGaN/GaN結構具有高的電子遷移率(2000cm2/v·s)、高的飽和速度(1×107cm/s)、較低的介電常數，是制作微波器件的優先材料；GaN較寬的禁帶寬度(3.4eV) 及藍寶石等材料作襯底，散熱性能好，有利于器件在大功率條件下工作。
對于GaN材料，長期以來由于襯底單晶沒有解決，異質外延缺陷密度相當高，但是器件水平已可實用化。1994年日亞化學所制成1200mcd的 LED，1995年又制成Zcd藍光（450nmLED），綠光12cd(520nmLED);日本1998年制定一個采用寬禁帶氮化物材料開發LED的 7年規劃，其目標是到2005年研制密封在熒光管內、并能發出白色光的高能量紫外光LED，這種白色LED的功耗僅為白熾燈的1/8，是熒光燈的1/2, 其壽命是傳統熒光燈的50倍～100倍。這證明GaN材料的研制工作已取相當成功，并進入了實用化階段。InGaN系合金的生成，InGaN/AlGaN 雙質結LED，InGaN單量子阱LED，InGaN多量子阱LED等相繼開發成功。InGaNSQWLED6cd高亮度純綠茶色、2cd高亮度藍色 LED已制作出來，今后，與AlGaP、AlGaAs系紅色LED組合形成亮亮度全色顯示就可實現。這樣三原色混成的白色光光源也打開新的應用領域,以高可靠、長壽命LED為特征的時代就會到來。日光燈和電燈泡都將會被LED所替代。LED將成為主導產品，GaN晶體管也將隨材料生長和器件工藝的發展而迅猛發展，成為新一代高溫度頻大功率器件。
基本信息
中文名稱：氮化鎵

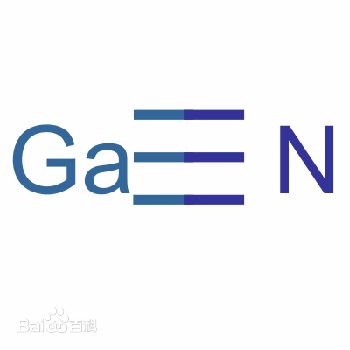

英文名稱：gallium(iii) nitride
英文別名：Gallium nitride; nitridogallium; gallium nitrogen(-3) anion
分子量：83.7297
熔點：1700℃
密度：6.1g/mL，25/4℃
計算化學數據 1、疏水參數計算參考值（XlogP）：無
2、氫鍵供體數量：0
3、氫鍵受體數量：1
4、可旋轉化學鍵數量：0
5、互變異構體數量：無
6、拓?fù)浞肿訕O性表面積：23.8
7、重原子數量：2
8、表面電荷：0
9、復雜度：10
10、同位素原子數量：0
11、確定原子立構中心數量：0
12、不確定原子立構中心數量：0
13、確定化學鍵立構中心數量：0
14、不確定化學鍵立構中心數量：0
15、共價鍵單元數量：1
性質與穩定
如果遵照規格使用和儲存則不會分解。
避免接觸氧化物，熱，水分/潮濕。
GaN在1050℃開始分解：2GaN(s)=2Ga(g)+N2(g)。X射線衍射已經指出GaN晶體屬纖維鋅礦晶格類型的六方晶系。
在氮?dú)饣蚝庵挟?dāng)溫度為1000℃時GaN會慢慢揮發，證明GaN在較高的溫度下是穩定的，在1130℃時它的蒸氣壓比從焓和熵計算得到的數值低，這是由于有多聚體分子(GaN)x的存在。
GaN不被冷水或熱水，稀的或濃的鹽酸、硝酸和硫酸，或是冷的40%HF所分解。在冷的濃堿中也是穩定的，但在加熱的情況下能溶于堿中。
優點與長處
①禁帶寬度大（3.4eV），熱導率高（1.3W/cm-K），則工作溫度高，擊穿電壓高，抗輻射能力強；
②導帶底在Γ點，而且與導帶的其他能谷之間能量差大，則不易產生谷間散射，從而能得到很高的強場漂移速度（電子漂移速度不易飽和）；
③GaN易與AlN、InN等構成混晶，能制成各種異質結構，已經得到了低溫下遷移率達到105cm2/Vs的2-DEG（因?yàn)?-DEG面密度較高，有效地屏蔽了光學聲子散射、電離雜質散射和壓電散射等因素）；
④晶格對稱性比較低（為六方纖鋅礦結構或四方亞穩的閃鋅礦結構），具有很強的壓電性（非中心對稱所致）和鐵電性（沿六方c軸自發極化）：在異質結界面附近產生很強的壓電極化（極化電場達2MV/cm）和自發極化（極化電場達3MV/cm），感生出極高密度的界面電荷，強烈調制了異質結的能帶結構，加強了對2-DEG的二維空間限制，從而提高了2-DEG的面密度（在AlGaN/GaN異質結中可達到1013/cm2，這比AlGaAs/GaAs異質結中的高一個數量級），這對器件工作很有意義。
總之，從整體來看，GaN的優點彌補了其缺點，特別是通過異質結的作用，其有效輸運性能并不亞于GaAs，而制作微波功率器件的效果（微波輸出功率密度上）還往往要遠優于現有的一切半導體材料，深圳市首譽科技有限公司(m.66974.cc)。
|
